Гальванометр демонстраційний

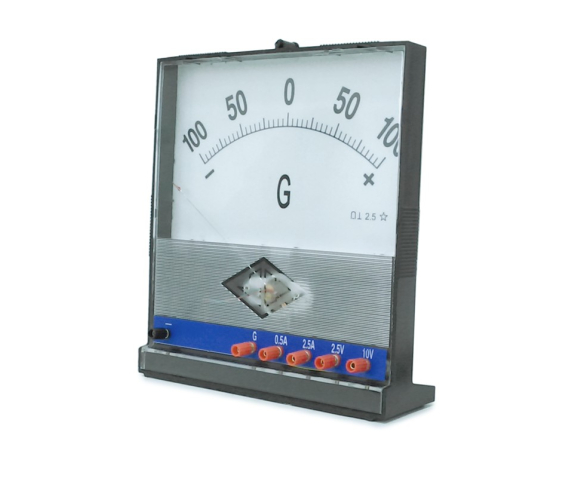

Використовується ампервольтметр з гальванометром демонстраційний в кабінеті фізики загальноосвітнього навчального закладу для проведення демонстраційних дослідів з електрики: контролю постійної і змінної напруги та струму, а також служить чутливим гальванометром для виявлення малого струму і визначення його напрямку. Електровимірювальний механізм приладу магнітоелектричної системи змонтований в прямокутному вертикальному корпусі з пластмаси. Усередині корпусу знаходяться також напівпровідниковий випрямляч, шунти, додаткові опори і перемикач режимів роботи.Лицьова панель корпусу має прозоре вікно, крізь яке видно стрілку і матову задню панель зі шкалою. Задня панель знімна. Шкали нанесені з двох сторін панелі. З одного боку нанесена шкала гальванометра. Її особливість в тому, що нульове ділення розташоване в середині. По обидві сторони від нульового ділення нанесено по десять ділень. Крайні ділення помічені знаками "-500" і "+500". Чутливість гальванометра складає 50 мкА/діл.На іншій стороні панелі нанесена равномірна шкала з верхнім і нижнім оцифруванням. Її використовують при вимірах сили струму і напруги в ланцюгах постійного і змінного струму. Кожне п'яте ділення шкали оцифроване. Верхнє оцифрування має межі 0-10. Ціна ділення шкали при цьому складає 0,4 значень вимірюваної величини струму або напруги. Нижнє оцифрування має межі 0-5. Ціна ділення шкали при цьому складає 0,2.На передній панелі знаходяться ручка перемикача режиму роботи і меж вимірів а також чотири гнізда для підключення приладу до електричного ланцюга. Гнізда помічені знаками "-" і "+" використовуються для виміру напруги, а також сили постійного і змінного струму в межах 0-10мА; 0-100мА. Для виміру сили постійного і змінного струму величиною до 5А використовують гнізда відповідно "-", "5 А -" і "-", "5 А~". Необхідний режим роботи встановлюється поворотом ручки перемикача, розміщеної на правій стороні нижньої частини передньої панелі.У нижній частині задньої поверхні корпусу знаходиться ручка коректора положення стрілки відносно ділень шкали і ніша для зберігання з'єднувальних дротів. Ніша закрита кришкою з клямкою. Погрішність вимірів ампервольтметра не перевищує 2,5% від верхньої межі шкали.

Технічні характеристики:
межі виміру в режимі гальванометра 0 +- 500 мА
діапазони виміру сили постійного струму 0 -10 мА; 0 -100 мА; 0 - 5 A
діапазони виміру сили змінного струму 0 -10 мА; 0 -100 мА; 0 - 5 А
діапазони виміру постійної напруги 0 -5 В; 0 - 10 B
діапазони виміру змінної напруги 0 - 10 B; 0 - 50 B; 0 - 250 B
внутрішній опір гальванометра 510 Ом
габаритні розміри 310x270x120 мм
вага 1,3 кг.
